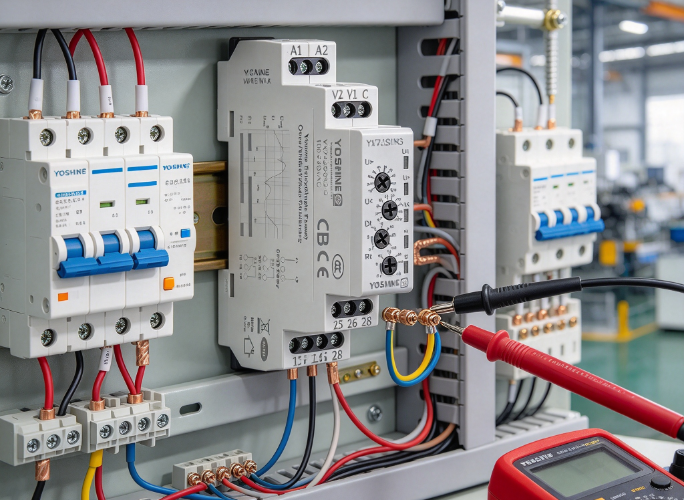

Un compresor de refrigeración de un pequeño taller se apaga todas las tardes cuando el taller vecino pone en marcha sus máquinas. El propietario sospecha del compresor. La verdadera causa es una caída de voltaje en un suministro compartido, y un relé con límites mal elegidos se dispara en cada caída o ignora una dañina. Un relé de voltaje monofásico vigila el suministro y reacciona cuando el voltaje sale de un rango configurado. Establecer ese rango requiere más que elegir dos números. Importan la tolerancia de carga, el comportamiento normal del suministro y la instalación.
El umbral de sobretensión es el límite superior. Cuando el voltaje medido lo supera, el relé cambia su estado de salida y puede activar un contactor u otro dispositivo de desconexión, según el modelo. El umbral de subtensión es el límite inferior, que se utiliza para captar el suministro que ha caído demasiado para el equipo conectado.
Juntos forman una ventana de protección. El voltaje dentro de la ventana se considera aceptable y el voltaje fuera de ella puede desencadenar una respuesta. La ventana no reemplaza el rango permitido por el fabricante del equipo ni las reglas que se aplican a la instalación.
| Configuración | Propósito | Consideración principal |
| Umbral de sobretensión | Señaliza voltaje por encima del valor permitido | Límite superior de funcionamiento de la carga. |
| Umbral de subtensión | Señaliza voltaje por debajo del ajuste permitido | Límite inferior de funcionamiento de la carga. |
| Retraso en la respuesta | Establece cuánto tiempo debe persistir una condición | Duración de las fluctuaciones normales de la oferta |
| Configuración de recuperación | Define cuándo se reconoce nuevamente el suministro normal. | Retorno estable a un voltaje aceptable |
No todos los relés ofrecen todos los ajustes. Lea las instrucciones del producto para ver qué configuraciones existen y cómo se comporta la salida cuando se cruza un límite.
Una bomba, un tablero de control y una unidad de refrigeración toleran diferentes rangos de voltaje. La placa de identificación o el manual indican la gama para la que fue diseñado cada uno. Cuando varios dispositivos comparten circuito, la configuración debe respetar a todos ellos y no sólo al que más te preocupa.
Un umbral fuera del rango permitido de la carga permite que continúe una condición dañina. Un umbral demasiado cercano a la variación diaria provoca viajes repetidos que el equipo podría haber realizado. Ambos resultados debilitan la protección.
Si faltan documentos o los dispositivos tienen necesidades contradictorias, confirme los límites con el proveedor del equipo o un electricista calificado.
La tensión de alimentación se mueve. Cae cuando un motor arranca cerca y aumenta cuando se apaga una carga grande. El tamaño y la longitud de estos columpios dependen del edificio, el cableado y la conexión de servicios públicos.
Un relé que reacciona a cada pequeño cambio interrumpe la producción, reinicia los controles electrónicos o apaga los electrodomésticos sin una buena razón. Un relé que ignora los cambios persistentes deja la carga expuesta. Mida el suministro con instrumentos adecuados a lo largo de un ciclo de trabajo normal, incluidos arranques, paradas y cambios de carga.
| Condición observada | Qué considerar |
| Breve ascenso | ¿Es un evento breve y normal? |
| Breve caída | ¿Coincide con el arranque de un motor? |
| Fluctuación repetida | ¿Es necesario investigar el suministro o las cargas? |
| Desviación sostenida | ¿Se requiere una acción protectora? |
| Inestabilidad después de un cambio de carga. | ¿Es necesario revisar la disposición del circuito? |
El objetivo es no hacer que el relé pase por alto el comportamiento normal. Es separar la variación aceptable de las condiciones que amenazan la carga.
Establezca el límite superior teniendo en cuenta la tolerancia de la carga. Un límite demasiado alto permite que el voltaje permanezca por encima del rango previsto, y uno demasiado bajo activa los cambios de suministro ordinarios.
Una secuencia sensata:
Si el suministro a menudo se acerca al límite superior de la carga, investigue por qué. Ampliar la ventana de retransmisión sólo oculta la causa.
El bajo voltaje hace que los motores tengan dificultades para arrancar o funcionar y puede hacer que los equipos electrónicos se reinicien o se comporten de manera impredecible. Vincule el límite inferior al límite especificado para la carga y tenga en cuenta las caídas causadas por equipos con una alta demanda inicial en el mismo suministro.
Un límite establecido es demasiado alto para los disparos durante los cambios de carga de rutina. Un límite demasiado bajo permite que continúe una condición inadecuada. Ninguno de los dos debería elegirse únicamente para reducir el número de interrupciones.
Cuando las caídas se repiten, busque terminales sueltos, un circuito sobrecargado, cableado de tamaño insuficiente o un suministro débil. El relé puede detectar subtensión, pero no puede reparar la fuente.
Algunos modelos le permiten establecer cuánto tiempo debe persistir una condición anormal antes de que actúe el relé. Una caída breve mientras arranca un compresor difiere de una caída sostenida durante el funcionamiento constante. Un retraso puede evitar desconexiones innecesarias cuando el equipo tolera una breve variación.
Una demora demasiado larga pospone la protección cuando la condición es perjudicial. Las cargas que necesitan protección inmediata requieren un enfoque diferente al de las cargas que soportan cambios cortos. No asuma que cada relé tiene un retardo ajustable o que un retardo se adapta a cada aplicación.
La recuperación decide cuándo el sistema vuelve a tratar el suministro como saludable. Dependiendo del diseño, el relé puede reconectarse automáticamente, esperar un reinicio manual o funcionar con un dispositivo de control externo.
Esto es importante porque el voltaje puede rondar un límite. Sin un comportamiento de recuperación adecuado, el relé puede cambiar de estado repetidamente, lo que interrumpe la carga y desgasta los dispositivos de conmutación conectados. Permita el regreso al servicio cuando el voltaje sea aceptable, pero evite reiniciar durante un período inestable.
Revise cuidadosamente la reconexión automática para detectar cargas que podrían ser inseguras o dañarse por un reinicio inesperado, como maquinaria de taller o compresores con presión aún en el sistema.
Un relé monitorea el voltaje y cambia su salida. La desconexión real puede depender de un contactor u otro dispositivo, y no se debe suponer que el relé conmuta cada carga directamente. Verifique las clasificaciones de salida con respecto a la carga antes del cableado.
La ubicación cambia lo que ve el relevo. El monitoreo del suministro entrante detecta problemas que afectan a todo el circuito, mientras que el monitoreo de una rama protege equipos específicos. Además de la monitorización de tensión, sigue siendo necesario un cableado correcto y una protección adecuada contra sobrecorriente.
Cuando el cableado, la capacidad de conmutación o la coordinación con otros dispositivos de protección sean inciertos, solicite a un profesional calificado que revise el diseño.
Ajustar un umbral sin comprender la situación existente puede hacer que la protección sea menos adecuada. Si el relé se dispara durante el funcionamiento normal, es posible que los límites no coincidan con el suministro o que exista un problema de voltaje real. Una revisión podría incluir:
Después de la configuración, confirme que el relé responde cuando el voltaje sale de la ventana y que el dispositivo de control conectado funciona correctamente. Siga las instrucciones del fabricante y los procedimientos de seguridad del sitio. No cree una sobretensión o subtensión peligrosa en equipos activos solo para observar el disparo del relé. El personal calificado debe utilizar equipos de prueba adecuados y un método controlado.
Verifique la salida, cualquier retraso y el comportamiento de recuperación. También confirme que el relé no interfiere cuando el suministro permanece dentro del rango.
Las señales de advertencia incluyen repetidos disparos molestos, acciones protectoras lentas y fallas en el equipo que coinciden con cambios de voltaje. Estos síntomas no prueban que la configuración sea incorrecta, ya que el cableado, un dispositivo de conmutación conectado o la disposición de medición pueden ser los responsables. Compare el comportamiento observado con la operación documentada y pregunte si se han producido nuevas cargas, cableado alterado o cambios en el suministro desde que se eligieron los ajustes.
Registre la configuración y los resultados de las pruebas. Ajuste mediante revisión documentada y no mediante prueba y error repetidos.
Los compradores deben hacer coincidir el relé con el equipo y la instalación. Observe el rango de umbral disponible, cómo se realiza el ajuste, el comportamiento de respuesta, las opciones de recuperación y la disposición de salida. La documentación clara ayuda a los usuarios a comprender las configuraciones disponibles.
Los detalles prácticos también cuentan. El espacio de montaje, el acceso para ajustes, los indicadores de estado visibles y la facilidad de inspección afectan el uso diario. Cuando hay muchas unidades en una instalación, la identificación consistente del producto y los ajustes registrados simplifican el mantenimiento.
Un relé de voltaje monofásico funciona bien cuando se selecciona y configura en torno al rango permitido de carga y el comportamiento real del suministro. Los límites elegidos de esa manera hacen que la protección sea predecible y reducen las interrupciones innecesarias.
