¿Cuál es la diferencia entre relés de pulso y relés estándar?

¿Qué es un relé estándar?

Un relé estándar es un interruptor operado eléctricamente que cambia el estado de sus contactos cuando se activa su entrada de control. En una disposición común, el relé permanece energizado mientras la señal de control permanece presente, y sus contactos vuelven a su estado normal cuando se elimina esa señal, aunque el comportamiento exacto depende del diseño del relé.

Este patrón de funcionamiento se adapta a circuitos en los que un dispositivo necesita seguir un comando continuo, como mantener activo un circuito de control de motor mientras permanece presente una señal de funcionamiento. Los relés estándar también pueden separar una señal de control de baja potencia del circuito que se está conmutando, lo que ayuda a que el equipo de control funcione a través de una interfaz eléctrica dedicada.

Su comportamiento sencillo los hace útiles en gabinetes de control, paneles de máquinas, circuitos de iluminación y equipos que responden directamente a un comando externo.

¿Qué es un relé de pulso?

Un relé de pulso cambia su estado de contacto en respuesta a una breve señal de control, en lugar de requerir que la misma señal permanezca presente durante todo el período de funcionamiento. En muchos diseños, un pulso corto hace que el relé cambie de estado y el nuevo estado permanece después de que finaliza la señal de activación.

Este comportamiento permite una entrada momentánea que controla un circuito que necesita permanecer encendido o apagado hasta que llegue otro comando. Por lo tanto, un interruptor de relé de pulso puede resultar útil cuando un botón pulsador, sensor o dispositivo de control necesita cambiar un estado operativo sin mantener su salida activa continuamente.

El comportamiento preciso depende del tipo de relé, por lo que los compradores deben verificar si el modelo seleccionado cambia de estado con cada pulso, responde a una secuencia de entrada particular o sigue otro método de control.

¿Cómo responden los relés estándar y los relés de impulsos a las señales de control?

La principal diferencia se refiere a la relación entre la señal de entrada y el estado de salida del relé. Un relé estándar comúnmente sigue la presencia o ausencia de su señal de control, mientras que un relé de pulso puede usar un breve disparador para cambiar o controlar un estado de salida que persiste después.

Estas diferencias no significan que un tipo de relé reemplace al otro en cada aplicación, porque cada diseño cumple con un requisito de control genuinamente diferente. La elección adecuada depende de cómo recibe el sistema los comandos, de cuánto tiempo debe permanecer activa la salida y de si el circuito debe recordar su estado anterior.

¿Por qué es importante el disparo por pulso corto?

Un pulso corto es un comando eléctrico breve que le indica a un dispositivo de control que realice una acción sin requerir que el comando permanezca activo. Este enfoque resulta útil cuando un operador presiona un botón que enciende una luz o cambia el estado de una máquina y luego suelta el botón inmediatamente. La entrada de control no necesita permanecer activa simplemente porque el circuito controlado debe continuar funcionando.

Un relé de salida de pulsos puede admitir este tipo de disposición cambiando su salida en respuesta al disparador especificado, siempre que las funciones de entrada y salida coincidan con la aplicación. El diseño también puede ayudar a reducir la energización continua innecesaria en circuitos adecuados, aunque el uso real de energía depende de la construcción del relé y del sistema de control más amplio.

Los ingenieros deben confirmar cómo maneja el relé los pulsos repetidos, porque algunos diseños alternan su estado mientras que otros realizan una acción de salida definida.

¿Qué significa la retención del estado en un relé de pulso?

La retención del estado significa que un relé puede retener una condición de salida después de que la señal de activación haya finalizado. Un botón momentáneo, por ejemplo, puede activar un relé que mantiene encendido un circuito de iluminación hasta que otro comando cambia su estado. Esta disposición difiere de un circuito que requiere una señal de control continua que mantenga la misma condición de salida.

Un relé de enclavamiento de impulsos utiliza un mecanismo o diseño de enclavamiento que conserva su estado de contacto sin requerir la misma energización continua que utilizan muchas disposiciones de relés convencionales. Dependiendo del producto, el relé puede cambiar de estado mediante pulsos alternos, entradas de configuración y reinicio separadas u otro método de control específico.

La distinción es importante durante el diseño del circuito porque la lógica de control debe coincidir con la secuencia operativa real del relé. Los ingenieros también deben considerar lo que sucede después de una interrupción del suministro eléctrico, ya que el comportamiento de retención y recuperación del estado varía según el diseño del producto.

¿Cómo funciona un relé contador de impulsos?

Un relé contador de pulsos está diseñado para aplicaciones donde es necesario contar los pulsos entrantes o donde una acción de salida depende de un conteo definido. En lugar de responder únicamente a un único comando de encendido/apagado, este tipo de dispositivo utiliza eventos de pulso entrante como parte de su lógica de control.

Un proceso de producción, por ejemplo, puede utilizar señales de sensores que rastrean movimientos repetidos, ciclos completos o elementos que pasan por un punto de detección. Cuando se alcanza la condición de conteo configurada, el relé puede cambiar su salida o desencadenar otra acción según su diseño.

Esta función difiere del simple comportamiento de cambio de estado asociado con muchos relés de pulso, aunque ambos pueden usar señales de entrada cortas. Los compradores deben verificar si un producto realiza el conteo internamente o si solo proporciona una salida de relé que debe ser controlada por un contador externo. La distinción puede afectar la disposición del cableado, el equipo de control requerido y la forma en que se prueba el sistema antes de su funcionamiento.

¿Cómo apoyan los relés de impulsos la automatización industrial?

La automatización industrial a menudo combina sensores, controladores, interruptores y actuadores que coordinan los movimientos de los equipos y las secuencias operativas. Dentro de esta disposición, un relé de impulsos puede proporcionar una forma de convertir un comando momentáneo en una acción de conmutación definida.

Un sensor puede generar una breve señal cuando un componente alcanza una determinada posición, mientras que el relé cambia un estado de salida que controla otra parte del proceso. Un relé de salida de pulsos también puede servir como interfaz entre una señal de control y un circuito separado cuando sus clasificaciones eléctricas y función de conmutación se adaptan a la tarea.

Esto resulta útil en aplicaciones donde el comando de control es breve pero la acción resultante debe continuar. El relé aún debe coincidir con la lógica de control, porque una respuesta incorrecta a señales repetidas puede causar un cambio de estado inesperado. Los equipos de producción deben considerar la secuencia de comandos, el comportamiento de salida esperado y el efecto de una interrupción del suministro eléctrico antes de elegir un relé para equipos automatizados.

¿Pueden los relés de impulsos funcionar con sistemas PLC?

Un controlador lógico programable, comúnmente llamado PLC, gestiona las operaciones de la máquina recibiendo señales de entrada, procesando instrucciones programadas y controlando las salidas. Los relés pueden formar parte de la interfaz entre un PLC y circuitos eléctricos externos cuando la aplicación requiere una disposición de conmutación adecuada.

Un relé de pulso puede resultar útil cuando una salida de PLC proporciona un comando breve que necesita cambiar el estado de un circuito. El programa de PLC debe tener en cuenta los requisitos de entrada del relé y su respuesta a señales repetidas, en lugar de tratar cada relé como un dispositivo de encendido/apagado idéntico. Algunos sistemas también pueden usar un relé estándar cuando la salida necesita seguir un comando continuo, en lugar de retener un estado después de que finaliza la señal.

Los ingenieros deben revisar el tipo de salida del PLC, la entrada de control del relé, la carga conectada y la secuencia de conmutación prevista antes de integrar los componentes. El diagrama de cableado debe dejar claro qué dispositivo genera el pulso, qué componente retiene o cambia el estado y qué circuito recibe la salida.

¿Cómo ayudan los relés de impulsos con el control de la iluminación?

El control de iluminación es una aplicación familiar para la conmutación operada por pulsos porque los usuarios a menudo desean presionar brevemente un botón para cambiar el estado de una luz. Un relé de pulso adecuado puede permitir que un botón de pared momentáneo conmute un circuito de iluminación sin necesidad de permanecer presionado.

Esta disposición puede resultar útil en pasillos, espacios compartidos, oficinas y otros lugares donde varios puntos de control pueden formar parte del mismo sistema de iluminación. La instalación debe diseñarse teniendo en cuenta la disposición de los contactos del relé, los requisitos de suministro y las características eléctricas de las luces conectadas.

Un relé estándar aún puede ser apropiado cuando la iluminación necesita seguir un comando sostenido de un temporizador, controlador u otro dispositivo. La decisión depende de si el circuito necesita un comportamiento de seguimiento directo de la señal o un cambio de estado provocado por un comando corto.

¿Qué relé es adecuado para el control de arranque y parada de equipos?

Los circuitos de arranque y parada del equipo pueden utilizar diferentes disposiciones de relés, dependiendo de cómo se espera que la máquina responda a los comandos. Un relé estándar puede ser adecuado para un circuito de control que permanece activo mientras permanece presente una señal de funcionamiento, siempre que el circuito más amplio incluya las salvaguardas requeridas.

Un relé de pulso puede ser adecuado para un diseño en el que una breve entrada cambia un estado operativo y el estado permanece hasta que ocurre otro comando o condición de reinicio. La diferencia se vuelve importante cuando los operadores usan botones momentáneos, en lugar de interruptores mantenidos.

El diseñador del circuito debe considerar la respuesta requerida de la máquina después de una pérdida de energía, una parada de emergencia, una detección de fallas y solicitudes de reinicio. Un relé de pulso no debe ser tratado como un sustituto de un equipo de control con clasificación de seguridad cuando la aplicación requiere funciones de seguridad dedicadas. La función del relé debe definirse claramente dentro del circuito de control más amplio, incluida la forma en que el sistema maneja comandos conflictivos y señales de entrada inesperadas.

¿Qué deben saber los compradores sobre el uso de energía de relé?

El uso de energía depende de cómo se construye el relé y cómo funciona dentro del circuito completo. Algunos diseños de enclavamiento consumen energía principalmente durante un cambio de estado, mientras que otros tipos de relés pueden requerir una energización continua para mantener una condición operativa.

Esta diferencia puede hacer que un relé de pulso o de enclavamiento sea útil en aplicaciones donde el estado de salida debe permanecer sin cambios entre comandos. Sin embargo, un relé de impulsos no utiliza automáticamente menos energía en cada instalación porque el circuito de control, la carga conectada y la frecuencia de conmutación también influyen en el consumo general.

Los compradores deben distinguir entre la energía consumida por la bobina del relé y la energía utilizada por el equipo controlado a través de sus contactos. Un relé que conmuta un circuito de iluminación, por ejemplo, no elimina la energía requerida por las luces mismas. La documentación del producto puede ayudar a los compradores a evaluar el método de funcionamiento del relé y comprender si su diseño se ajusta al objetivo de gestión de energía previsto.

¿Cómo afectan la coincidencia de carga y la selección de contactos a la elección del relé?

Un relé debe ser adecuado para la carga eléctrica que controla, no sólo para la señal que lo activa. Diferentes cargas pueden imponer demandas realmente diferentes a los contactos del relé, particularmente durante la conmutación o cuando el equipo comienza a funcionar.

Los ingenieros deben revisar el tipo de carga, las condiciones operativas del circuito y la disposición de los contactos requerida por la aplicación. La entrada de control también debe coincidir con la señal disponible, incluidas sus características eléctricas y el comportamiento esperado del pulso.

Un interruptor de relé de pulso seleccionado sin verificar estos detalles puede no responder según lo previsto o puede no ser adecuado para el circuito conectado. Los compradores deben revisar la documentación del fabricante, en lugar de asumir que productos con nombres similares comparten las mismas características operativas.

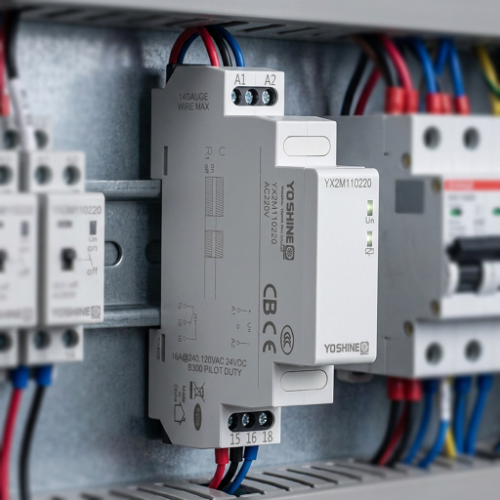

¿Cómo encaja el montaje en carril DIN en el diseño del armario de control?

El montaje en riel DIN se usa comúnmente para organizar componentes de control eléctrico dentro de un gabinete o panel. Un relé diseñado para esta disposición de montaje se puede instalar junto con otros dispositivos de control compatibles, lo que ayuda a mantener el diseño del gabinete ordenado y accesible para mantenimiento.

El espacio disponible alrededor de cada componente sigue siendo importante porque el cableado, la identificación, la inspección y el reemplazo requieren un acceso práctico. Los relés de impulsos y los relés estándar pueden tener diseños físicos realmente diferentes, por lo que los compradores deben confirmar la compatibilidad del montaje antes de planificar el diseño del gabinete.

El diseño del gabinete de control también debe tener en cuenta las rutas de cableado entre el PLC, las entradas y salidas de relé y el equipo conectado. La identificación clara del circuito puede ayudar al personal de mantenimiento a comprender qué relé controla una función particular y cómo se espera que cambie el estado de salida.

¿Qué deberían considerar los compradores al adquirir relés de impulsos a granel?

Los compradores B2B a menudo necesitan evaluar realmente más que la función básica de retransmisión cuando buscan productos para producción, distribución o ensamblaje de equipos. El proceso de selección puede incluir el método operativo, la compatibilidad de las entradas de control, la disposición de los contactos, el estilo de montaje, la documentación, el embalaje y la consistencia del suministro.

Un relé contador de impulsos debe evaluarse según su función de conteo, mientras que un relé de enclavamiento de impulsos debe evaluarse según cómo cambia y retiene su estado. Las descripciones de los productos deben distinguir claramente estas funciones, para que los equipos de compras no confundan un dispositivo de conteo con un simple interruptor activado por pulso.

Para proyectos OEM, es posible que los compradores también necesiten discutir con el proveedor el diseño de la terminal, los requisitos de alojamiento, el etiquetado, el embalaje y otras necesidades específicas de la aplicación. Las órdenes de exportación pueden requerir documentos de conformidad o registros de certificación pertinentes, según el mercado de destino y la categoría de producto. Los compradores deben verificar los requisitos aplicables para su mercado objetivo, en lugar de asumir que un certificado cubre cada país o instalación.

¿Cómo pueden los compradores comparar los relés estándar y los relés de impulsos antes de realizar el pedido?

Una comparación útil comienza con el comportamiento de control requerido por la aplicación, en lugar de solo con el nombre del producto. El comprador debe identificar si la salida debe seguir una señal sostenida, cambiar después de un breve pulso, conservar su estado o responder a un conteo.

El uso previsto también ayuda a aclarar si el relé necesita conectarse con un PLC, funcionar con botones momentáneos, instalarse en un riel DIN o funcionar dentro de un gabinete de control en particular. Luego se puede solicitar a los proveedores que proporcionen diagramas de cableado, instrucciones de funcionamiento, información de contacto y documentos de cumplimiento relevantes para el modelo seleccionado.

Una especificación clara también ayuda a evitar sustituciones que parecen similares pero que responden de manera diferente a la misma señal de entrada. Al evaluar las opciones, los equipos de compras deben comparar el comportamiento de conmutación real y los requisitos de instalación junto con las condiciones de suministro y la documentación, de modo que el relé seleccionado se ajuste al circuito que se pretende controlar.
