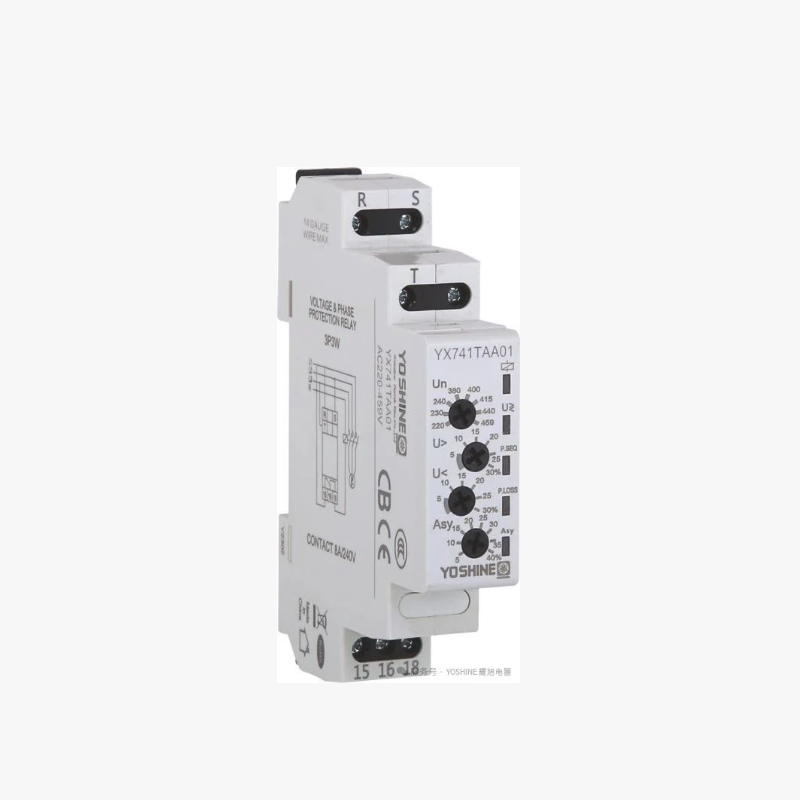

Introducción del producto | 3P3W Relay -yx741TAA01

YX741TAA01 es un relé de protección de voltaje con funciones completas que integra sobrevoltaje, subvoltaje, falla de fase, secuencia de fase y desequilibrio. Cuando el voltaje es demasiado alto (sobrevoltaje) o demasiado bajo (subtensión), actuará rápidamente para cortar la potencia o sonar una alarma para evitar que los equipos eléctricos se dañen debido al voltaje anormal. Los siete relés de protección de voltaje de la serie se pueden dividir en tres fases de tres hilos, tres fases de cuatro hilos y tres fases tres fases de tres fase relés de protección de voltaje universal con varios métodos de cableado.


01

Producto Fe aturras

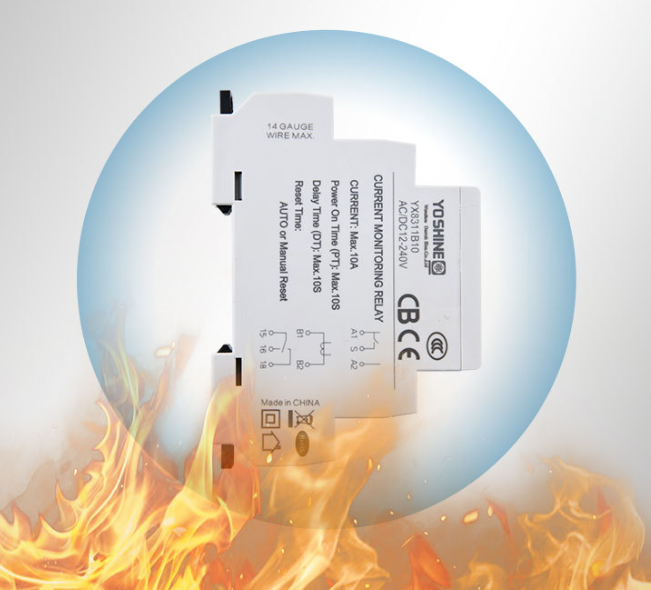

01 Flame Retardant Shell

La seguridad eléctrica es más importante que Mount Tai. El caparazón del producto está hecho de materiales seguros y retardantes de llama. Somos totalmente responsables de sus problemas de seguridad.

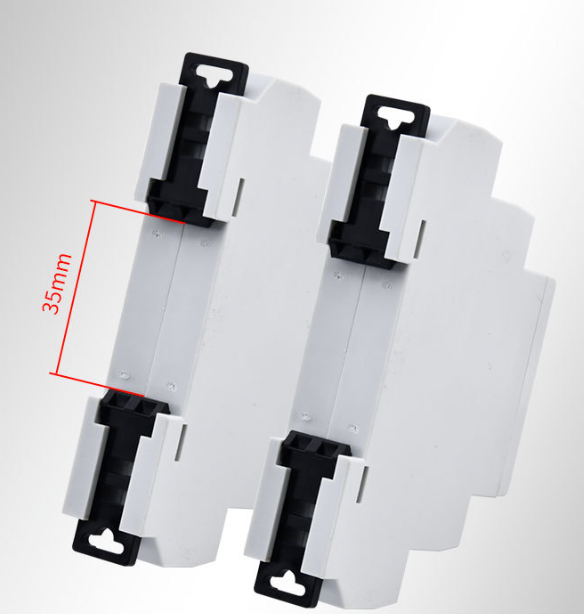

02 Diseño estandarizado

Es adecuado para rieles de sujeción de 35 mm y cumple con los estándares de la industria, lo que hace que la instalación sea más conveniente.

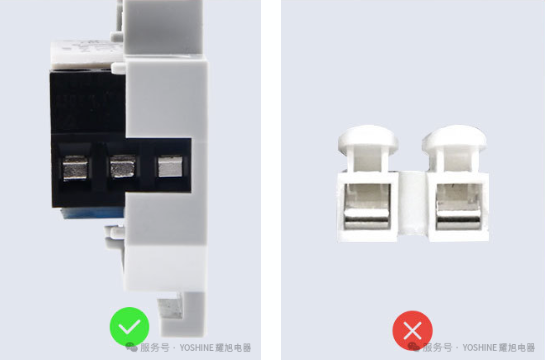

03 Diseño protector

Los materiales utilizados son exquisitos, y los bloques terminales importados se seleccionan cuidadosamente. Tienen una fuerte conductividad, no son fáciles de calentar y no son fáciles de deslizar.

02

Función integrada

01 Funciones centrales: "Detector completo" para anomalías de la red eléctrica, "cubiertas de protección múltiples" para la seguridad del equipo

Al igual que un monitor en servicio las 24 horas del día, realiza continuamente un "examen físico" de los parámetros centrales del circuito trifásico: captura con precisión las fluctuaciones de voltaje instantáneas (sobretensión, subvoltaje), el estado de equilibrio trifásico (la infracción de voltaje superde el estándar), la logia de secuencia de fase (secuencia de fase invertida) y la falla de fase de fase, y la falla de la fase de fase, y la falla de la fase de fase, y la falla de la fase de fase, y la falla de la fase de fase, y la falla de la fase de fase, y la falla de la fase de fase, y la falla de la fase de fase, y la falla de la fase de fase, y la falla de la fase de fase, y la falla de la fase de fase, y la falla de la fase de fase. Offsets.

02 ataques precisos para diferentes anomalías

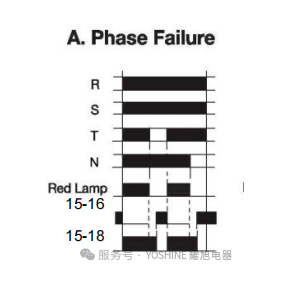

Protección de falla de fase: Cuando se desconecta una fase (cable vivo) en un circuito trifásico (como un cable roto o un contacto deficiente), el relé puede detectar rápidamente el estado de pérdida de fase y actuar para evitar que el motor trifásico se sobrecaliente y quemado debido a la "operación de fase monofásica".

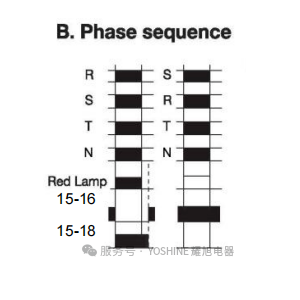

Protección de secuencia de fase: Si la secuencia de fase de la fuente de alimentación trifásica (como R, S, T) se invierte debido a errores o fallas de cableado, el relé cortará inmediatamente el circuito para evitar el equipo que se basa en la operación de secuencia de fase (como los compresores, los motores de la cinta de transporte) de la inversión de la cinta) y evitarán daños a la estructura mecánica o accidentes de producción (como los elevadores que tienen su altura de la dirección de la cinta a menos de la fase de los recorridos a la recorrida a la recorrida a la corrección de la recorrida a la recorrida a la derecha).

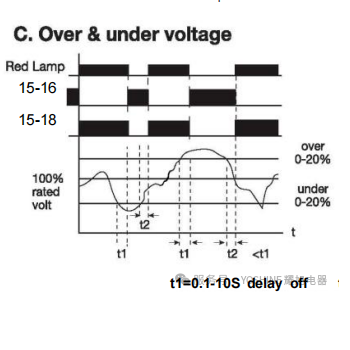

Protección de sobre y bajo voltaje: Cuando el voltaje del circuito excede o cae por debajo del rango permitido del voltaje nominal del equipo (por ejemplo, 10% -20% por encima o por debajo del valor nominal), el relé actuará inmediatamente para evitar que los motores, los transformadores y otros equipos se dañen debido a la sobrecarga térmica o la energía insuficiente.

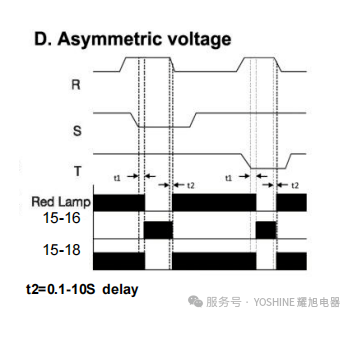

Protección asimétrica: Cuando la diferencia de amplitud o la diferencia de fase del voltaje trifásico excede el rango de establecimiento (por ejemplo, un cierto voltaje de fase es más del 10% más alto/más bajo que otras fases), el relé opera para evitar el sobrecalentamiento local del motor causado por el voltaje no balanceado y extender el equipo (común en escenarios de escenarios de voltaje de potencia sola o falla de línea).

03 "1 1> 2" Valor de diseño integrado

Protección única, circuito simplificado

No es necesario instalar múltiples relés, como sobretensión, subtensión y secuencia de fase por separado, lo que reduce la complejidad del cableado, ahorra espacio en el gabinete de control y reduce los costos del equipo.

Respuesta colaborativa para mejorar la seguridad

Las múltiples funciones de protección están vinculadas a cubrir todos los escenarios de anomalías de voltaje (desde anomalías numéricas hasta anomalías de secuencia de fase y fase), evitando los accidentes causados por la "detección perdida" de una sola protección (por ejemplo, la falla de fase a menudo va acompañada de un desequilibrio de voltaje, por lo que el monitoreo doble es más confiable).

Adaptarse a escenarios complejos y tener una amplia gama de aplicaciones

Es especialmente adecuado para escenarios de equipos trifásicos que requieren una alta estabilidad de la potencia, como motores en líneas de producción industrial, sistemas centrales de aire acondicionado, unidades de bomba de agua, ascensores, etc., no solo puede hacer frente a las fluctuaciones de la red eléctrica, sino que también evitar anormalidades causadas por errores de cableado, enjuiciamiento de equipos, etc.

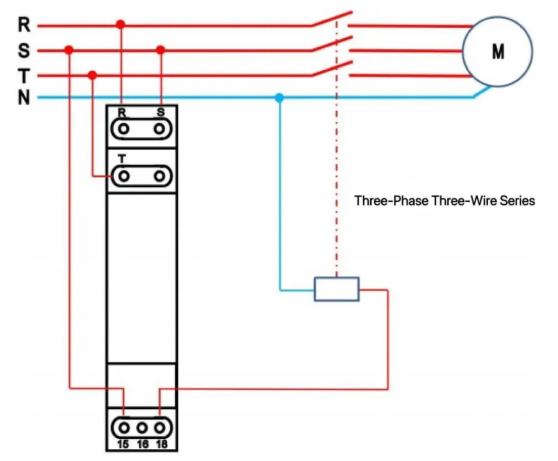

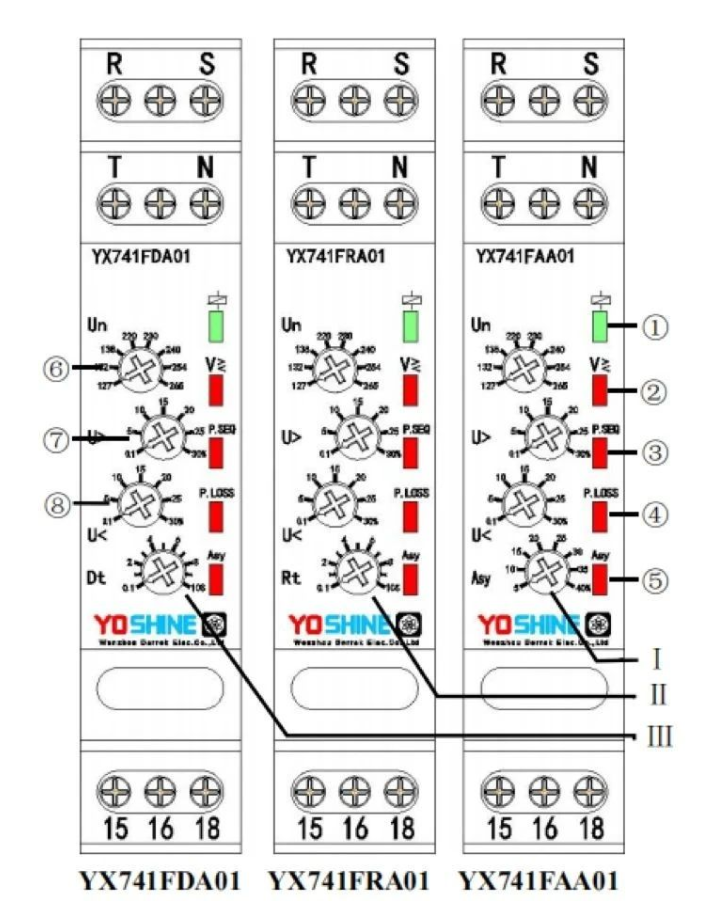

Serie de tres fases de tres hilos

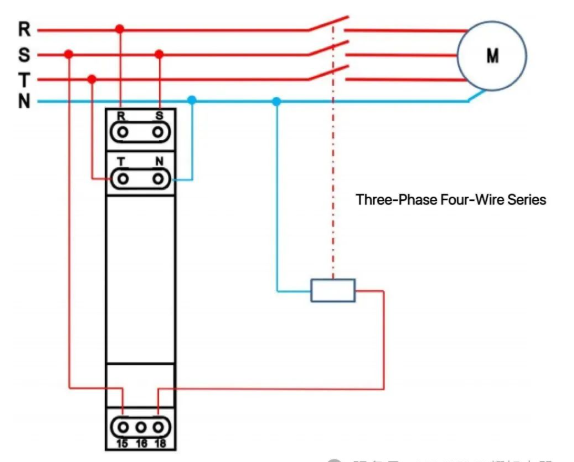

Serie de cuatro hilos trifásico

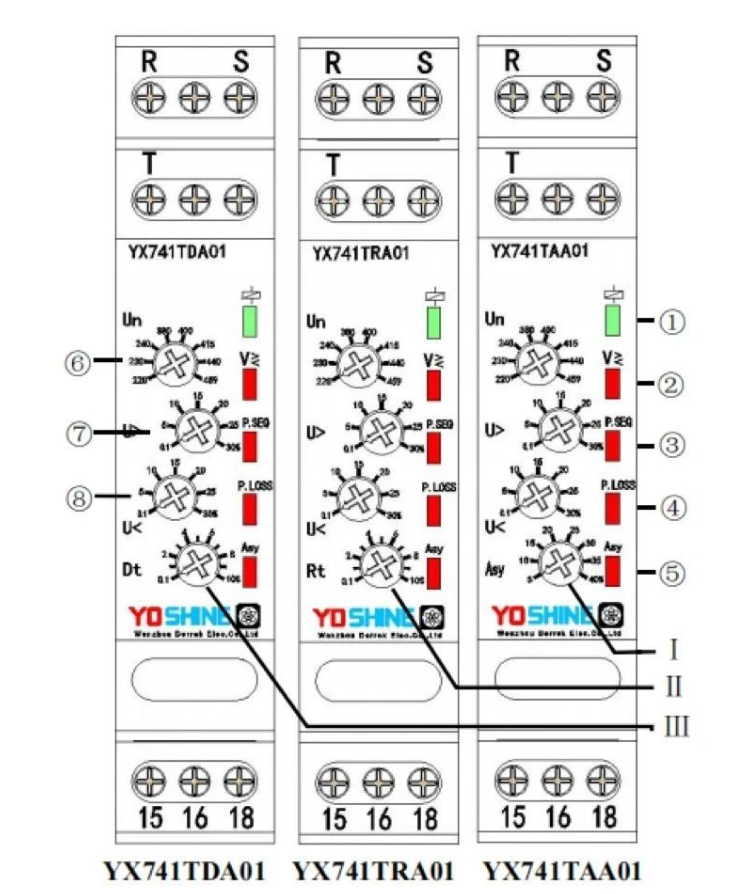

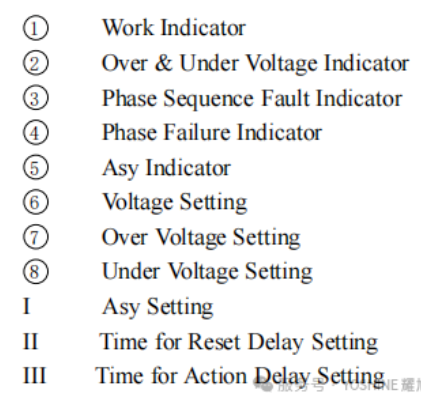

Explicación

03

Diagrama de cableado
