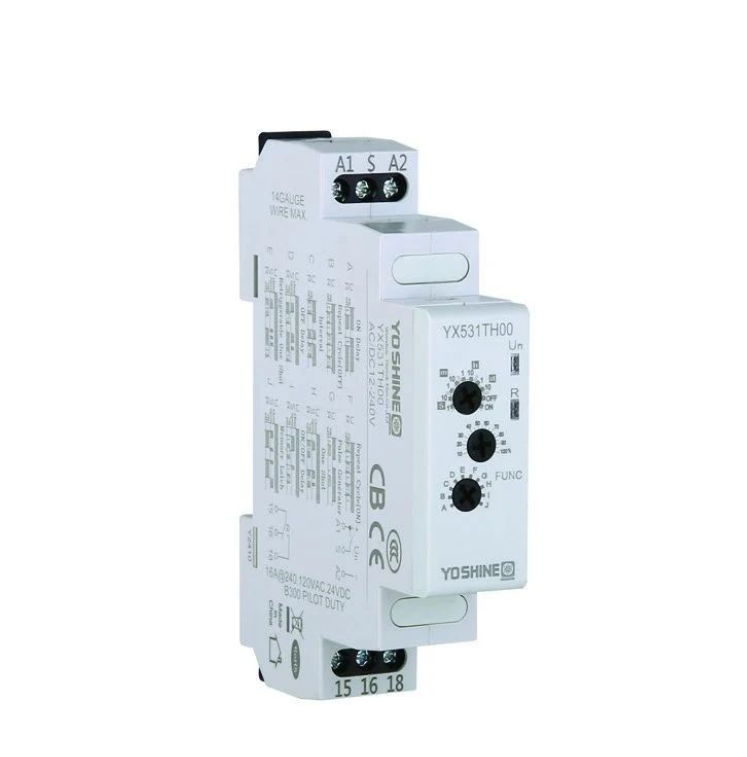

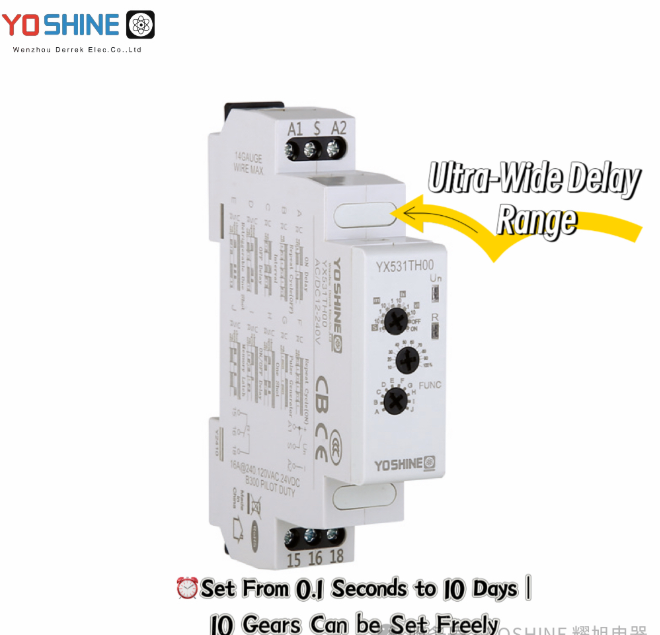

Recomendación de producto ｜Relé de tiempo de diez funciones-YX531TH00

Apertura: Cuando el tiempo se convierte en una "variable controlable"

¿Alguna vez has pensado que hay un "mago del tiempo" escondido detrás del preciso arranque y parada de la línea de producción, el funcionamiento ordenado del motor y el parpadeo inteligente de las luces? El relé de tiempo de diez funciones utiliza 10 modos de retardo para tejer una red de tiempo de control industrial de modo que cada acción eléctrica se pueda realizar de acuerdo con el "guión". ¡Hoy desmantelaremos este "administrador del tiempo" en el campo de la automatización y veremos cómo utiliza la lógica del tiempo para aprovechar el control eficiente!

10 rangos de retardo: aprovecha al máximo tu tiempo

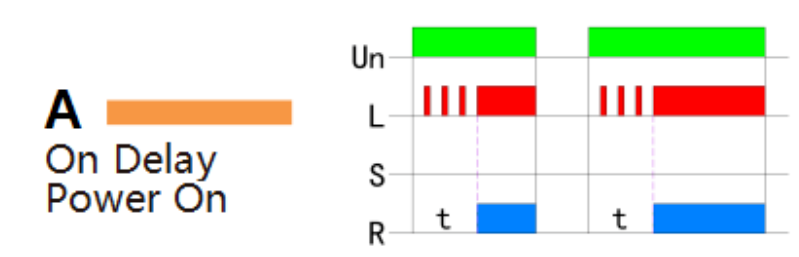

Retraso de encendido: agregue una "zona intermedia" al inicio

Cuando se aplica el voltaje de entrada U, comienza el retardo de tiempo t. Los contactos de relé R cambian de estado después de que se completa el retardo de tiempo. Los contactos R regresan a su estado de estantería cuando se elimina el voltaje de entrada U. El interruptor de gatillo no se utiliza en esta función.

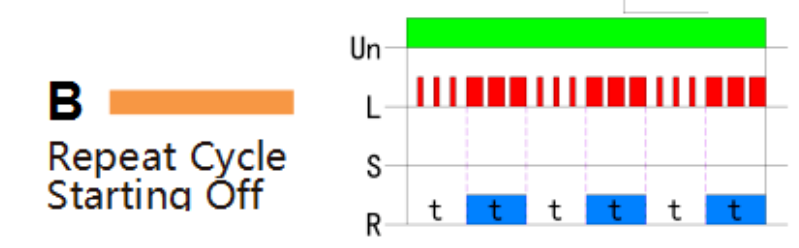

Retardo de bucle 1: bucle automático "Despertador perpetuo"

Cuando se aplica el voltaje de entrada U, comienza el retardo de tiempo t. Cuando se completa el retardo de tiempo t, los contactos del relé R cambian de estado para el retardo de tiempo t. Este ciclo se repetirá hasta que se elimine el voltaje de entrada U. El interruptor de gatillo no se utiliza en esta función.



Retraso en la desconexión: guardián que permanece "en línea" después del corte de energía

Cuando se aplica el voltaje de entrada U, los contactos del relé R cambian de estado inmediatamente y comienza el ciclo de sincronización. Cuando se completa el retraso, los contactos vuelven al estado de almacenamiento. Cuando se elimina el voltaje de entrada U, los contactos también volverán a su estado. El interruptor de gatillo no se utiliza en esta función.

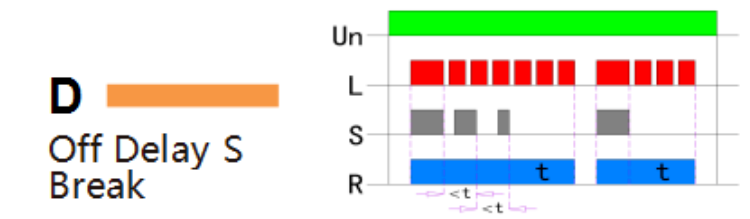

Modo de disparo 1: “Respuesta precisa” impulsada por señales

La tensión de entrada U debe aplicarse continuamente. Cuando los disparadores están cerrados, los contactos del relé R cambian de estado. Cuando se abre el gatillo S, comienza el retardo. Cuando se completa el retraso, los contactos regresan a su estado de almacenamiento. Si el disparador S se cierra antes de que se complete el retardo t, entonces el tiempo se reinicia. Cuando se abre el gatillo S, el retardo comienza nuevamente y los contactos del relé permanecen en su estado energizado; si se elimina el voltaje de entrada U, los contactos del relé R regresan a su estado de estantería.

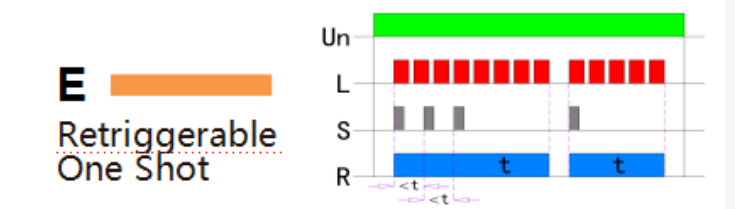

Modo de disparo 2: "Interruptor inteligente" activado por múltiples condiciones.

Tras la aplicación del voltaje de entrada U, el relé está listo para aceptar la señal de disparo S. Tras la aplicación de la señal de disparo S, los contactos del relé R se transfieren y comienza el tiempo preestablecido t. Al final del tiempo preestablecido t, los contactos del relé R vuelven a su condición normal a menos que la señal de disparo S se abra y cierre antes del tiempo de espera t (antes de que transcurra el tiempo preestablecido). El tiempo preestablecido hará que los contactos del relé R permanezcan cerrados. Si se elimina el voltaje de entrada U, los contactos del relé R regresan a su estado de estantería.

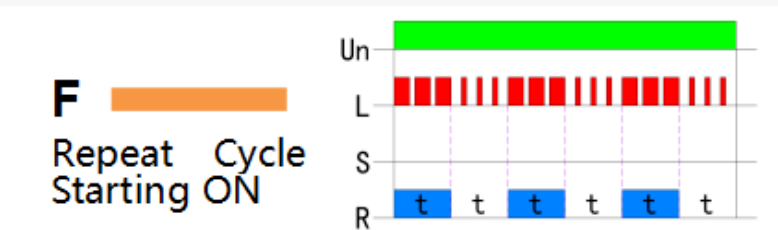

Loop Delay 2: "Programador de trabajo" para bucles por etapas

Cuando se aplica el voltaje de entrada U, los contactos del relé R cambian de estado inmediatamente y comienza el retardo de tiempo t. Cuando se completa el retardo de tiempo t, los contactos regresan a su estado protegido durante el retardo de tiempo que este ciclo se repetirá hasta que se elimine el voltaje de entrada U. El interruptor de gatillo no se utiliza en esta función.

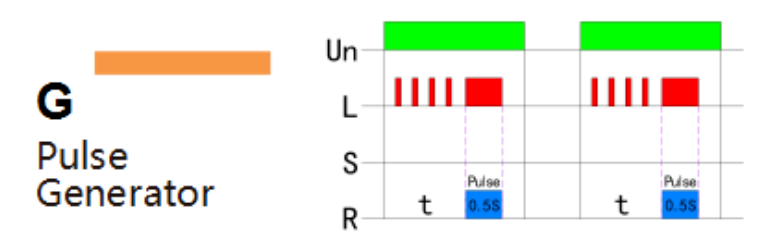

Modo Pulso: "Flash" que ejerce energía al instante

Tras la aplicación del voltaje de entrada U, se entrega un único pulso de salida de 0,5 segundos al retardo de tiempo de oferta del relé t. Se debe quitar la energía y volver a aplicarla para repetir el pulso. El interruptor de disparo S no se utiliza en esta función.

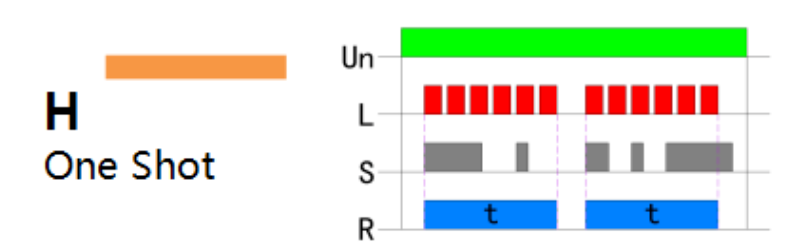

Modo de disparo 3: “Ejecutor” controlado remotamente

Tras la aplicación del voltaje de entrada U, el relé está listo para aceptar la señal de disparo S. Tras la aplicación de las señales de disparo S, el relé contacta con R trasher y comienza el tiempo preestablecido t. Durante el tiempo de espera, se ignoran las señales de activación. El relé se reinicia aplicando las señales de disparo cuando el relé no está energizado.



Modo de disparo 4: “Decision Master” activado por combinación

La tensión de entrada U debe aplicarse continuamente. Cuando se cierra el gatillo S, comienza el retardo de tiempo t. Cuando se completa el retardo de tiempo, los contactos del relé R cambian de estado y permanecen transferidos hasta que se abre el gatillo S, se elimina el voltaje de entrada U y los contactos del relé R regresan a su estado de estantería.

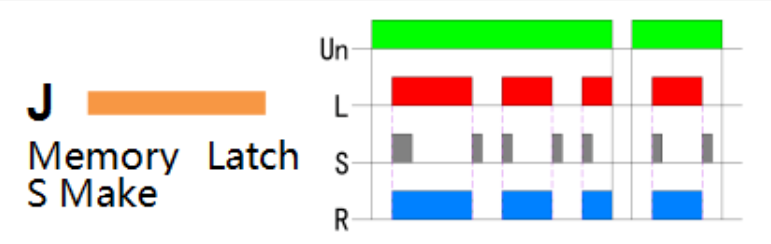

Modo Paso a Paso: “Comandante de Proceso” para un avance ordenado.

La tensión de entrada U debe aplicarse continuamente. La salida cambia de estado con cada cierre del disparador S. Si se elimina el voltaje de entrada U, los contactos del relé R vuelven a su estado original.




Utilice "Tiempo" como bolígrafo para dibujar N posibilidades de control automático



01

Integración de funciones: 10 modos de retardo en uno

Rompiendo la limitación de función única de los relés tradicionales, integra 10 tipos de lógica de tiempo, como retardo de encendido y retardo de apagado. No requiere la combinación de múltiples dispositivos y puede cambiar de modo seleccionando una marcha. Puede adaptarse a escenarios complejos, desde control de sincronización industrial hasta conexión doméstica inteligente. Se puede llamar una "solución integral".

03

Fuerte adaptabilidad entre dominios

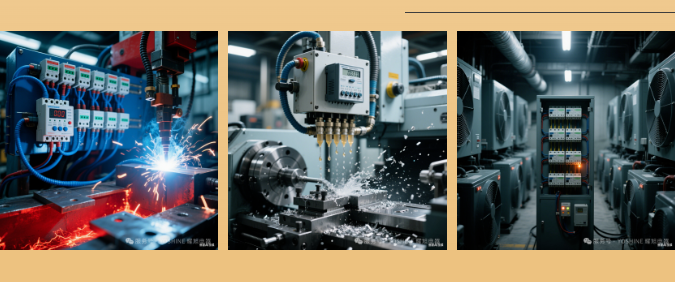

Escenario industrial: resolver problemas como el arranque por lotes de múltiples motores (para evitar el impacto en la red eléctrica), la sincronización de la lubricación de máquinas herramienta y el calentamiento por impulsos de equipos de soldadura; Escenarios civiles: Admite parpadeo de ciclo de luz (efectos especiales de escenario), protección de retardo del compresor de aire acondicionado y activación de múltiples condiciones de cortina inteligente.

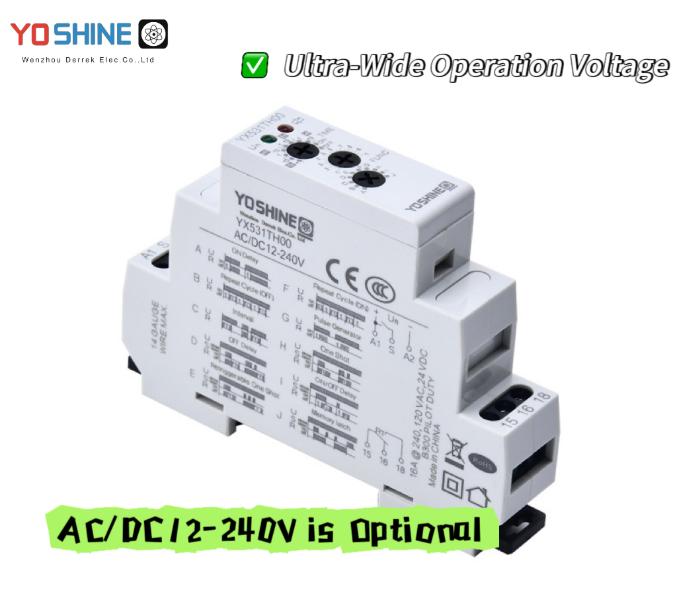

Especificaciones que definen la confiabilidad industrial en números

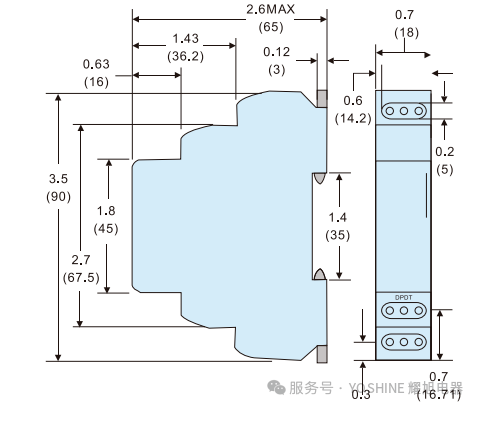

Relés más pequeños que la palma de su mano: comprima el espacio del gabinete de control en un 50%

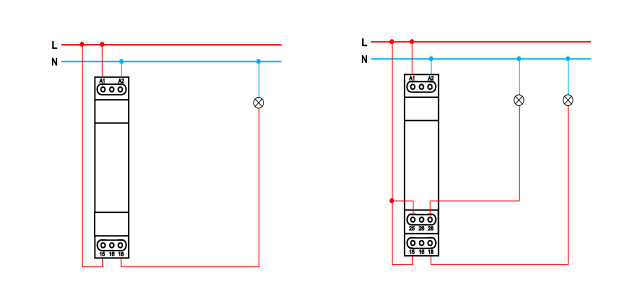

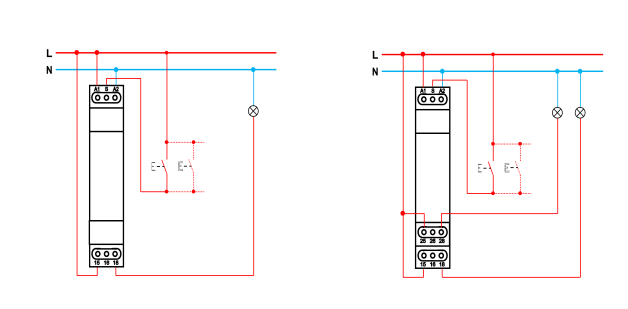

Cableado simple, convirtiendo el cableado en una "reacción instintiva"


Sin gatillo




Con Activador
