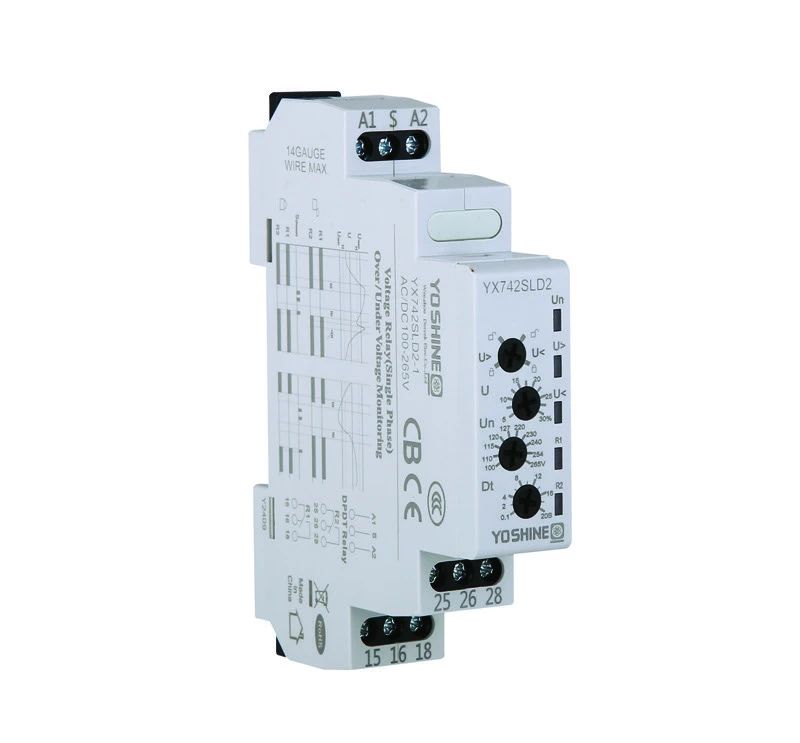

China OEM Fábrica de Relé de Protección de Voltaje de una Fase única

Sobre y debajo Relé de protección de voltaje

El principio de trabajo del protector de sobretensión y subtensión es monitorear el voltaje en la línea. Cuando el voltaje excede el valor de voltaje de acción de sobrevoltaje del conjunto o es más bajo que el valor de voltaje de acción de subtensión establecida, el protector cortará de manera rápida y confiable el circuito para proteger la seguridad de los electrodomésticos. Cuando el voltaje vuelve a la normalidad, el protector puede retrasar automáticamente la fuente de alimentación de encendido y reanudar, y todas las funciones se implementan automáticamente.

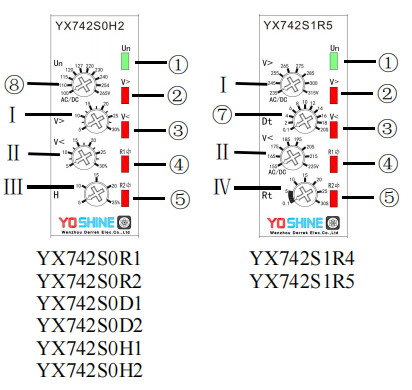

Tipo de producto

Tipo01 con serie de bloqueo

Tipo02 sin series de bloqueo

Serie de alto voltaje tipo03

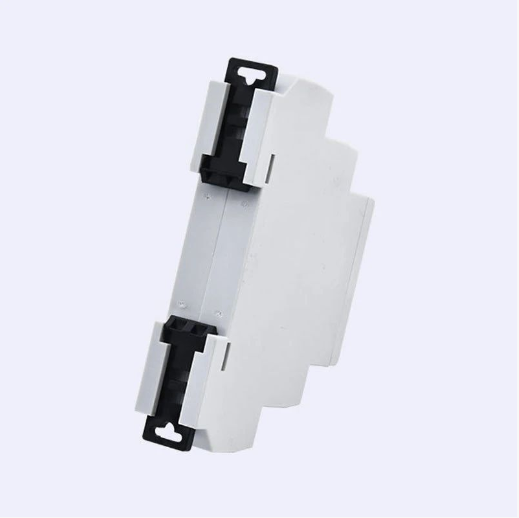

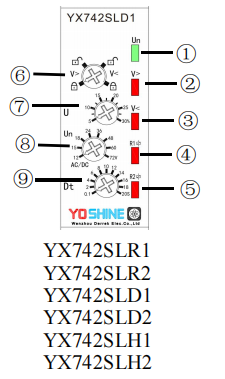

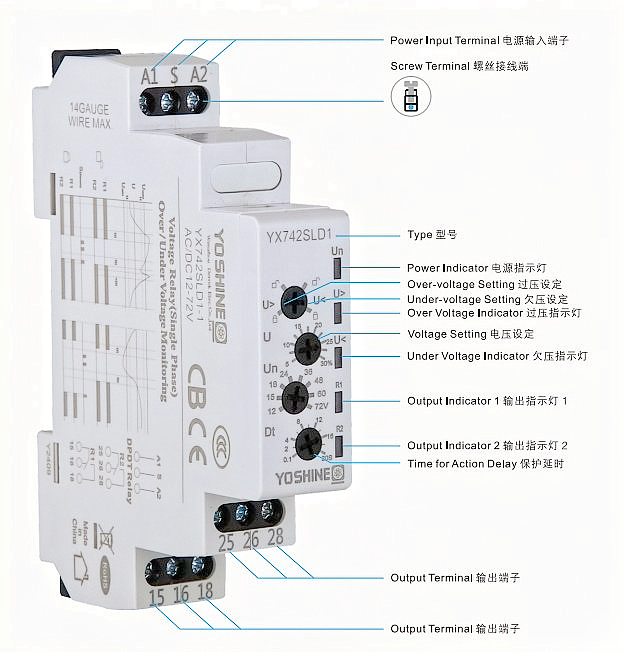

Panel de productos

Características del producto

Función de producción
Tiene funciones de protección contra sobretensión y subtensión, que pueden evitar efectivamente el daño del equipo causado por un voltaje demasiado alto o demasiado bajo.
Estabilidad
Adoptando el diseño del sistema integrado, es de tamaño pequeño, luz de peso, fuerte en impacto y resistencia a los terremotos, alta en confiabilidad, larga vida y fácil de instalar.

Seguridad
Tiene propiedades de retardantes de llama. El material aislante tiene propiedades retardantes de llama. La resistencia de aislamiento entre cada inserto y la carcasa es superior a 300MΩ. El voltaje de resistencia entre cada inserto y la carcasa es superior a 3000V/AC, lo que garantiza una operación segura en entornos hostiles.

Diagrama de funciones del producto

El relé de protección de voltaje monofásico tiene protección contra el voltaje de sobrevoltaje. Cuando el voltaje en la línea es demasiado alto o demasiado bajo, puede cortar automáticamente la carga para evitar la quema de carga u otros accidentes de seguridad. Al mismo tiempo, monitorea automáticamente el entorno de voltaje de línea y puede reiniciar automáticamente la carga cuando los parámetros de voltaje en la línea vuelven a la normalidad.

Sobre bajo voltaje

Protección de voltaje manifiesto

Cuando el voltaje de la cuadrícula excede el valor establecido, el relé activará la función de protección, cortará la fuente de alimentación o lanzará una alarma. El umbral de acción y el tiempo de acción se pueden establecer de acuerdo con las necesidades reales

Bajo protección de voltaje

Cuando el voltaje de la cuadrícula es más bajo que el valor establecido, el relé activará la función de protección, cortará la fuente de alimentación o lanzará una alarma. Del mismo modo, el umbral de acción y el tiempo de acción se pueden establecer de acuerdo con las necesidades reales.

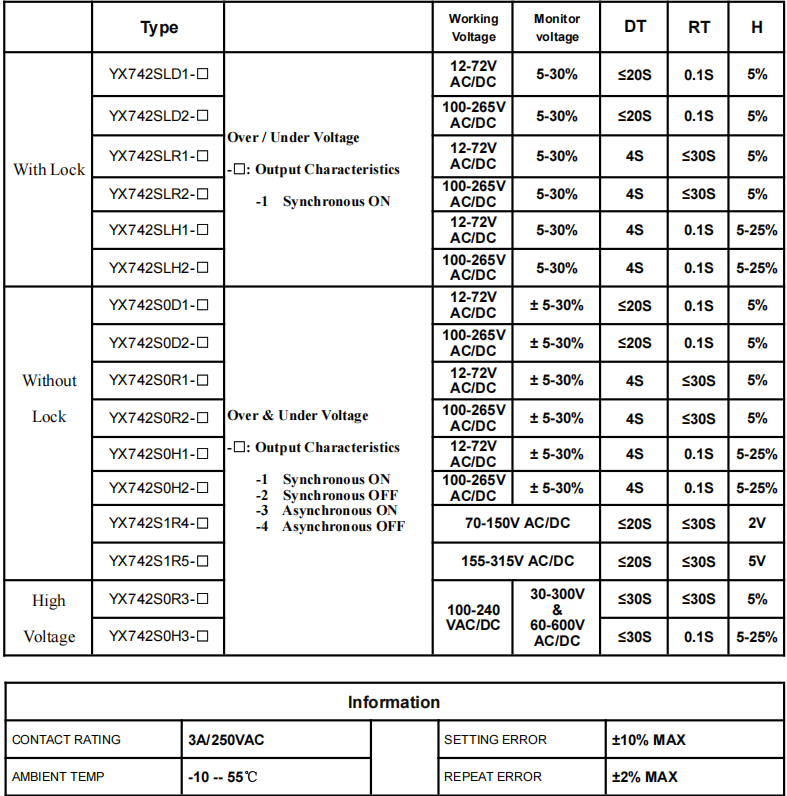

Parámetros del producto

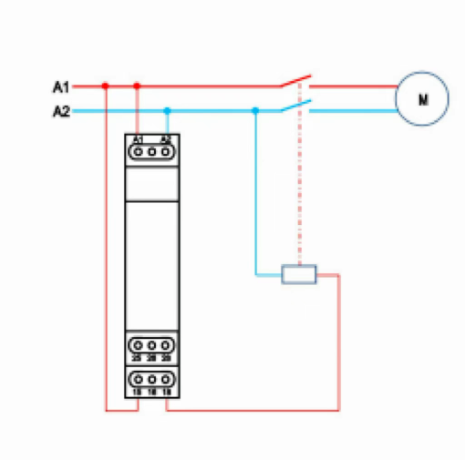

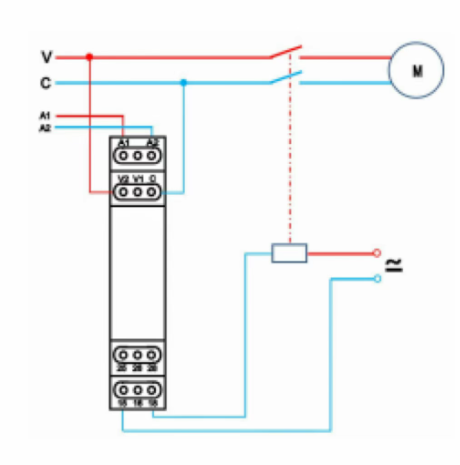

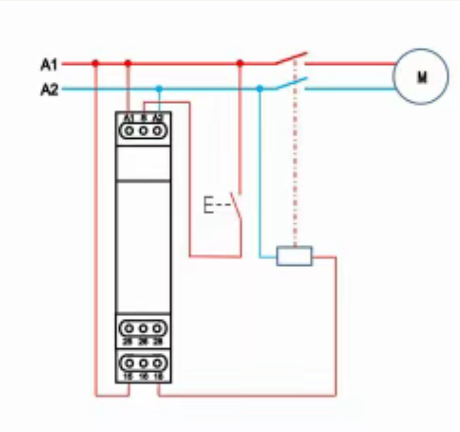

Diagrama de cableado del producto

Con serie de cerraduras

Sin series de bloqueo

Serie de alto voltaje

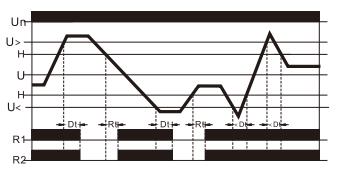

Diagrama de principios de acción

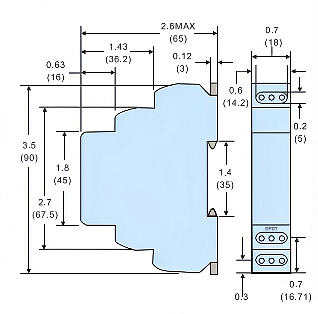

Gráfico de tamaño del producto

Áreas de aplicación

Automatización industrial

La producción industrial, los motores y las máquinas herramientas de CNC son equipos de energía comunes. El relé de protección de voltaje se puede instalar en el circuito de fuente de alimentación del motor para monitorear el estado de voltaje del motor en tiempo real. Cuando el mal funcionamiento del motor y la máquina herramienta CNC debido al voltaje anormal, el relé puede cortar rápidamente la fuente de alimentación para evitar que el motor se sobrecaliente y dañe.

Máquina herramienta CNC

Electrodomésticos

En los electrodomésticos, como calentadores de agua eléctricos, aires acondicionados, televisores, etc., se pueden instalar relés de protección de voltaje en los circuitos de suministro de alimentación de los electrodomésticos para monitorear el estado de voltaje de los electrodomésticos en tiempo real. Cuando un aparato eléctrico falla debido a un voltaje anormal, el relé puede cortar la fuente de alimentación a tiempo para evitar daños en el aparato eléctrico.

Equipo médico

En el campo de la medicina, los relés de protección contra la sobretensión monofásica y protección contra la subtensión se utilizan principalmente para proteger el equipo que requiere una estabilidad de voltaje extremadamente alta para garantizar su operación segura y seguridad del paciente. Tales como el tratamiento y los equipos quirúrgicos, equipos de investigación de laboratorio y científicos, etc.

Máquina de diálisis de máquina de ultrasonido
