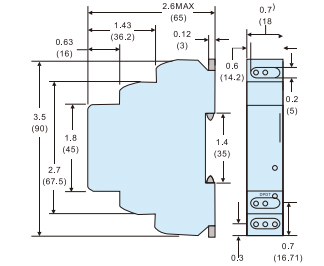

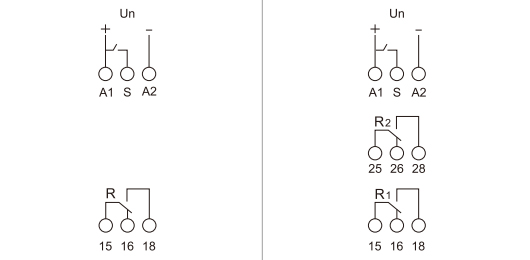

Relé de tiempo multifuncional tipo riel guía YX531T

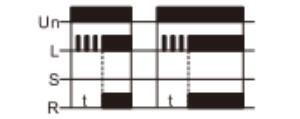

A. Modo de retardo de encendido
Cuando se aplica el voltaje de entrada U, comienza el tiempo de retardo establecido t. Después del retraso, los contactos del relé R se activan y permanecen activados hasta que se corta la alimentación, momento en el que los contactos del relé R se reinician.

B. Modo de ciclo 1
Cuando se aplica el voltaje de entrada U, comienza el tiempo de retardo establecido t. Después del retardo, los contactos del relé R se activan, luego se repite el retardo t, los contactos del relé R se liberan y este proceso se repite.

C. Modo de retardo de apagado
Cuando se aplica el voltaje de entrada U, los contactos del relé R se activan y comienza el tiempo de retardo establecido t. Después del retraso, los contactos del relé R se reinician.

D. Modo de disparo 1
Cuando se aplica el voltaje de entrada U, los contactos del relé R se activan cuando el interruptor de disparo S está cerrado. Cuando se abre S, comienza el retraso t. Después del retraso, los contactos del relé R se liberan y se reinician. Si S se cierra nuevamente antes de que se complete el retraso t, la configuración del retraso t se restablecerá.

E. Modo de disparo 2
Cuando se aplica el voltaje de entrada U y el interruptor de disparo S está cerrado, los contactos del relé R se activan y comienza el retardo t. Independientemente de si S abre o cierra, cuando se completa el retardo t, los contactos del relé R se liberan. Si S se cierra nuevamente antes de que se complete el retraso t, la configuración del retraso t se restablecerá.

F. Modo de ciclo 2
Cuando se aplica el voltaje de entrada U, los contactos del relé R se activan y comienza el retardo t. Después del retardo, los contactos del relé R se liberan, el retardo t se reinicia y, una vez finalizado, los contactos del relé R se activan nuevamente. Este proceso se repite.

G. Generador de impulsos
Cuando se aplica el voltaje de entrada U, comienza el retardo t. Después del retraso, se envía una señal de pulso de 0,5 segundos al relé.

H. Modo de disparo 3
Cuando se aplica el voltaje de entrada U y el interruptor de disparo S está cerrado, los contactos del relé R se activan y comienza el retardo t. Independientemente de si S se abre, una vez completado el retardo, los contactos del relé R se liberan. La diferencia con el modo E es que durante el retardo, las señales de activación adicionales del interruptor S se ignoran y la configuración del retardo no se restablece.

I. Modo de disparo 4
Cuando se aplica el voltaje de entrada U y se cierra el interruptor de disparo S, comienza el retardo t. Una vez completado el retardo, los contactos del relé R se activan. Cuando se abre el interruptor de gatillo S, se reinicia el retardo t y, después del retardo, los contactos del relé R se liberan.

J. Modo paso a paso
Cuando se aplica el voltaje de entrada U, cada activación del interruptor de disparo S cambia el estado de los contactos del relé R en consecuencia, y el retraso no se aplica a este proceso.
