| ■ Características |
Diez modos de función diferentes, sensibilidad ajustable, retardo ajustable. |
■ Voltaje de funcionamiento | 24-240 VCA/CC |
| ■ Características de salida | DPDT | ■ Capacidad de contacto | 5A 240VCA |
| ■ Rango de sensibilidad | 5K-200KΩ | ■ Rango de retardo | 0,1-30S |
| ■ Instalación | Montaje del riel guía | ■ Notas |
1. Cuando el producto esté en funcionamiento, si se cambia el modo de función, el producto dejará de funcionar y entrará en modo de protección. Todas las luces indicadoras rojas parpadearán, indicando una falla en la función. En este punto, el usuario necesita reiniciar la alimentación para que el producto realice la función correspondiente. 2. En el modo de tres electrodos, si las sondas de nivel alto/bajo de agua están conectadas en el orden incorrecto, el producto emitirá la alarma correspondiente. El usuario debe corregir el orden de cableado de las sondas para que el producto funcione correctamente. |
Sensibilidad ajustable, retardo ajustable

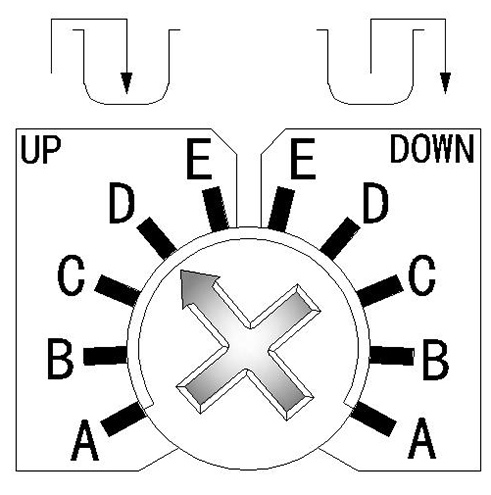

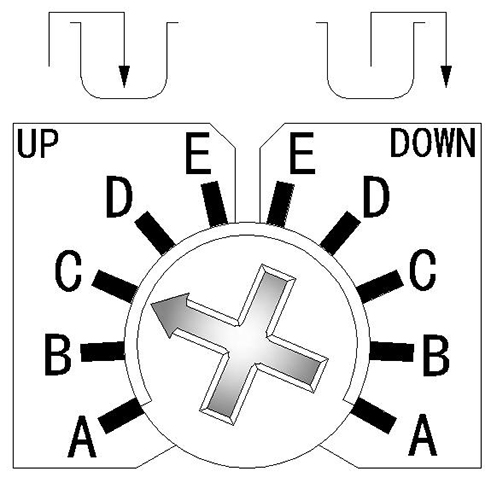

Diez modos de funcionamiento:
Control automático del suministro de agua con tres electrodos (con retardo)
Control del suministro de agua con dos electrodos (retardo de encendido)
Control del suministro de agua con dos electrodos (retardo de apagado)
Control del suministro de agua con dos electrodos (retardo de encendido con alarma de agua llena)
Control del suministro de agua con dos electrodos (retardo de apagado con alarma de agua llena)
Control automático del drenaje con tres electrodos (con retardo)
Control del drenaje con dos electrodos (retardo de encendido)
Control del drenaje con dos electrodos (retardo de apagado)
Control del drenaje con dos electrodos (retardo de encendido con alarma de escasez de agua)
Control del drenaje con dos electrodos (retardo de apagado con alarma de escasez de agua)
| modo | Diagrama de cableado y diagrama de funcionamiento. | Descripción esquemática | |
 |
Control automático de suministro de agua de tres electrodos (con retardo) |  |
Cuando el nivel del agua está por debajo de E2, comienza el retraso. Después del retraso, el relé se activa. Cuando el nivel del agua sube a E1, comienza el retraso y, después del retraso, el relé se desactiva. Este ciclo se repite. |
 |
Control de suministro de agua de dos electrodos (con retardo) |  |
Cuando el nivel del agua está por debajo de E2, comienza el retraso. Después del retraso, el relé se activa. Cuando el nivel del agua vuelve a E2, el relé se desactiva. Este ciclo se repite. |
 |
Control de suministro de agua de dos electrodos (retraso de apagado) |  |
Cuando el nivel del agua está por debajo de E2, el relé se activa. Cuando el nivel del agua vuelve a E2, comienza el retraso. Después del retraso, el relé se desconecta. Este ciclo se repite. |
 |
Control de suministro de agua de dos electrodos (retraso con alarma de agua llena) |  |
Cuando el nivel del agua está por debajo de E2, comienza el retraso. Después del retraso, el relé se activa. Cuando el nivel del agua sube por encima de E2, el relé se desactiva. Si el nivel del agua continúa subiendo por encima de E1, se activa una alarma de agua llena. Este ciclo se repite. |
 |
Control de suministro de agua de dos electrodos (retraso de apagado con alarma de agua llena) |  |
Cuando el nivel del agua está por debajo de E2, el relé se activa. Cuando el nivel del agua sube a E2, comienza el retraso. Después del retraso, el relé se desconecta. Si el nivel del agua continúa subiendo por encima de E1, se activa una alarma de agua llena. Este ciclo se repite. |
 |
Control de drenaje automático de tres electrodos (con retardo) |  |
Cuando el nivel del agua está por encima de E1, comienza el retraso. Después del retraso, el relé se activa. Cuando el nivel del agua cae por debajo de E2, comienza el retraso. Después del retraso, el relé se desconecta. Este ciclo se repite. |
 |
Control de drenaje de dos electrodos (con retardo) |  |
Cuando el nivel del agua está por encima de E2, comienza el retraso. Después del retraso, el relé se activa. Cuando el nivel del agua cae por debajo de E2, el relé se desactiva. Este ciclo se repite. |
 |
Control de drenaje de dos electrodos (retraso de apagado) |  |
Cuando el nivel del agua está por encima de E2, el relé se activa. Cuando el nivel del agua cae por debajo de E2, comienza el retraso. Después del retraso, el relé se desconecta. Este ciclo se repite. |
 |
Control de drenaje de dos electrodos (retraso de activación con alarma de nivel bajo de agua) |  |
Cuando el nivel del agua está por encima de E2, comienza el retraso. Después del retraso, el relé se activa. Cuando el nivel del agua cae por debajo de E2, el relé se desactiva. Si el nivel del agua continúa bajando por debajo de E1, se activa una alarma de nivel bajo de agua. Este ciclo se repite. |
 |
Control de drenaje de dos electrodos (retardo de apagado con alarma de nivel bajo de agua) |  |
Cuando el nivel del agua está por encima de E2, el relé se activa. Cuando el nivel del agua cae por debajo de E2, comienza el retraso. Después del retraso, el relé se desconecta. Si el nivel del agua continúa bajando por debajo de E1, se activa una alarma de nivel bajo de agua. Este ciclo se repite. |
Los productos de YOSHINE se pueden dividir en dos categorías:
1. Productos que gestionan procesos de control electrónico (Relé de Paso, Relé Temporizador, Fuente de Alimentación Conmutada, Interruptor de Nivel sin Flotador, etc.).
2. Productos que protegen equipos (por ejemplo, motores) de fallas de voltaje y corriente (Relé de protección de voltaje, Relé de monitoreo de corriente). El servicio OEM se ofrece de acuerdo con los requisitos del cliente.
La aplicación de los productos de YOSHINE es principalmente en el control de reinicio (pequeños hospitales, hogares de ancianos, casas comunitarias), control de iluminación, control de bombas, control de generadores, etc. Considerando el importante papel de nuestros productos, seguimos desarrollando nuevos productos y mejorando los estándares de calidad.
YOSHINE no sólo involucra todos los aspectos del campo industrial sino también el control inteligente de oficinas y residencias. Nos esforzamos por ofrecer a los clientes productos más eficientes e inteligentes.
YOSHINE se ha ganado la reputación de ofrecer plazos de entrega cortos, diseño flexible y excelente soporte técnico.
YOSHINE ha hecho su contribución al desarrollo de nuestra sociedad y de la industria de inteligencia global con la misión de "Made for Connection".
La empresa cuenta actualmente con más de 50 empleados, incluidos 7 técnicos profesionales y 2 ingenieros.
Contamos con nuestra propia planta de fabricación que cubre un área de 12000 metros cuadrados.
Nuestra capacidad de producción mensual supera las 100.000 unidades, lo que puede satisfacer las necesidades de diferentes clientes.
